________________PFS Centros de Transformación y Distribución

Aplicaciones:

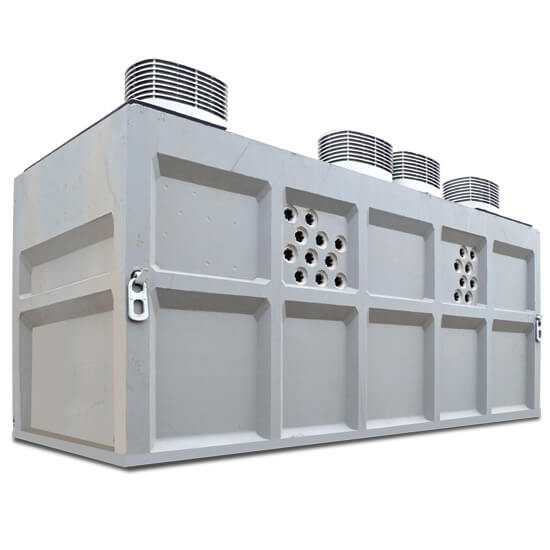

• PFS es una envolvente monobloque de hormigón para Centros de Transformación y de Reparto de Ormazabal de instalación subterránea y maniobra interior de hasta 36 kV.
• Isntalación en zonas con restricción de paso o transito ocasional de vehículos (acceso a garajes, etc).



Sector Industrial:

• Industria.
• Infraestructura.
• Minería.
• Utilities y energías renovables .

Características generales:

• Capacidad para incorporar diferentes esquemas de MT.
• Compuesto de envolvente monobloque (cuerpo) más cubierta amovible.
• Protección cortafuegos: lecho de guijarros sobre el foso de recogida de dieléctrico.
• Ventilación por circulación natural ensayada en laboratorio, clase 10: horizontal (H) o vertical (V).
• Estudios personalizados en función de los datos aportados por el cliente.

Composición:

• Sistema CGMCOSMOS (hasta 24 kV) y sistema CGM.3 (36 kV).
• Hasta 2 Transformadores de distribución de MT/BT de llenado integral en dieléctrico líquido de hasta 36 kV y 1000 kVA(1) de potencia unitaria.
• Aparamenta de BT: Cuadro/s de Baja Tensión.
• Interconexiones directas por cable MT y BT.
• Circuito de puesta a tierra.
• Alumbrado y servicios auxiliares.
• Unidades de protección, control y medida (telemando, telemedida, control integrado y telegestión).

Ventajas:

• Ideales para zonas con restricción de espacio.
• Disponibilidad de soluciones con cubierta inclinada.
• Superficie equipotencial.
• Protección contra fuegos.
• Contención de posibles derrames de dieléctrico.

IEC 62271 - 202 - IEC 62271 - 200 IEC 62271 -150 ENERSIS-ENDESA E-MT-023
