Celdas tipo GIS de simple barra para redes de distribución primaria hasta 2500A, 36kV, 25 kA.
Aplicaciones
Para uso en sistemas de potencia con corrientes en barra hasta 2000 A.
Características

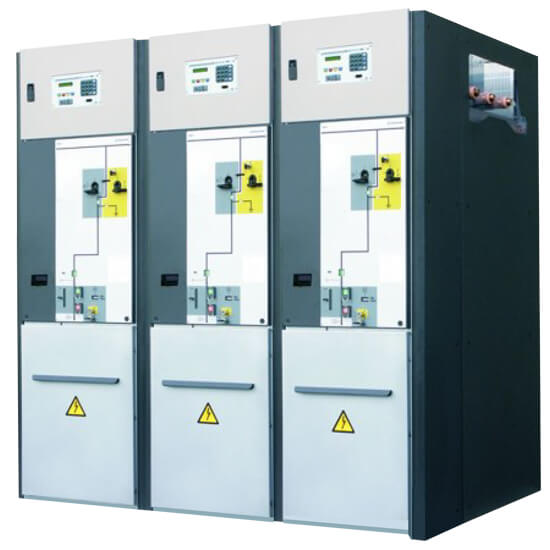

La gama de celdas CPG.O del sistema CPG de Ormazabal se compone de un conjunto de celdas modulares, tipo GIS, con aislamiento en SF6, para la configuración de diferentes esquemas eléctricos de distribución primaria en redes de media tensión hasta 36 kV.
Su capacidad de soportar arco interno en todos sus compartimentos, unido a su avanzado diseño que proporciona insensibilidad ante agentes ambientales externos, convierten a las celdas CPG.O en la solución ideal para su utilización en subestaciones, proporcionando una distribución fiable y segura
La calidad final del producto suministrado se avala mediante un proceso de fabricación automatizado donde se realizan los ensayos de rutina en las diferentes fases del proceso de montaje.
Tipos de celda:
- CPG.0 -V Celda de interruptor automático
- CPG.0 -S Celda de seccionador..
- CPG.0 -F Celda de protección con fusibles.
- CPG.0 -C Celda de acoplamiento de barras.
Datos técnicos:
- Estructura compartimentada metálica independiente.
- Aislamiento en SF6.
- Resistencia ante arco interno.
- Elevada seguridad y fiabilidad.
- Continuidad de servicio.
- Ausencia de mantenimiento en las partes activas y reducido en el resto.
- Modularidad y extensibilidad futura sin utilización de gas adicional.
- Instalación en obra sin necesidad de desplazamiento de celdas contiguas existentes.
- Accesibilidad frontal.
- Optimización de costes de instalación y obra civil, debido a las reducidas dimensiones y el espacio de maniobras necesario.
